マンドレル

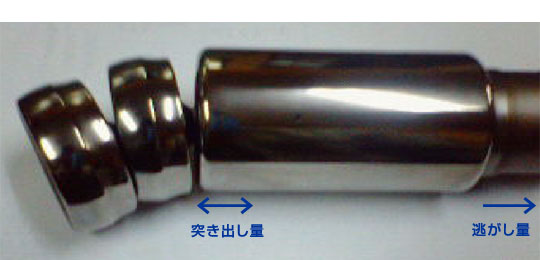

究極のしわ取りマンドレル
TIC処理でつくりますと角Ｒ部が剥げてきます。
1ボールと2ボールは形状が違います。
2ボール〜3ボール目は、同じです。
ワイパーだけでは、しわは取れません。
内側の形状をマンドレルによっていかに真円を保つかです。（ワイパーの持ち具合にも影響します）
又、測定結果で、ENDユーザー様からOKが出ないという話もよく聞きます。そこで・・・
そこで・・・
究極のしわ取りマンドレルを設計し、
試作メーカー様や二輪メーカー様から
絶大な好評をいただきました！！
（T寸法 0.8〜1.2）
改善点

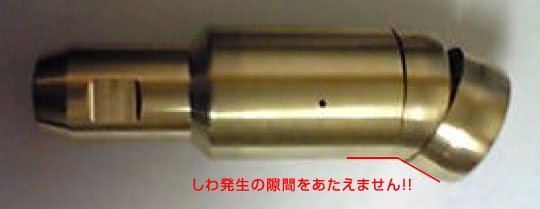

- ボールとボール、マンドレルの間を極端に狭くしました。
- ボールの内Rを曲げRの形状に沿わせました。
- ボールが面当たりをするので、ジョイントを最大に強くする設計にしました。

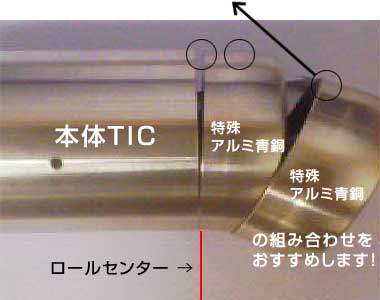

- ボールを特殊アルミ青銅（WR900,MS40,SO350など）にしました。
特殊アルミ青銅の特徴
- すべりが良い（油も少しですみます）
- ねばりがあり、われにくい
- タップがきれない程丈夫（超硬工具でないと加工不可）
設計・製作いたします、いつでも御連絡下さい。
ジョイントリンク
お客様より
1体ジョイントと分割ジョイントの価格の差がありすぎるから、ワンボールにしちゃうけどいいのかな・・
onepoint advice
リンクジョイントはNAK55がオススメです。
タフト処理のSCMより折れる確率は1/4以下※、また、処理なしのため納期も早くなります。
※当社研究済

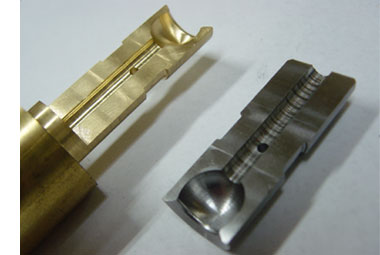

Y軸付NC旋盤で・・・
5軸CAD CAM |
 |
外形切削 |
|
溝加工及び油穴加工 |
|
内径荒加工 |
|
半割切削加工 |
|
内球3軸加工 |
|
切り落とし |
20分で できました！！ （半割れジョイントも同様） |
マンドレル設計簡易ソフト

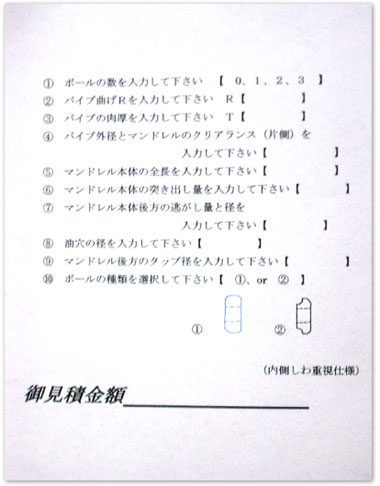

入力式で楽々設計、曲げシュミレーション（干渉チェック）もします！
WindowsにインストールするだけでOK
長年の設計ノウハウを生かし最高強度のマンドレルを実現します！
皆様のニーズに応え開発しております。
メリット

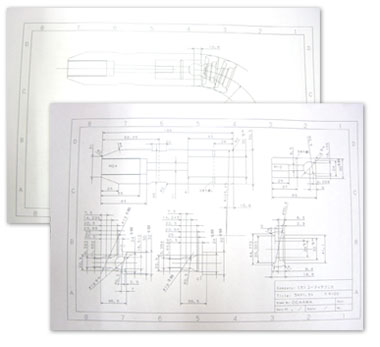

- 社内で設計図を管理できる
- 入力式のため楽に短納期で対応できる
- 外注設計費用の削減
株式会社ユーアイテクニカはお客様の御提案をもとに今後も開発を進めてまいります。
現在、ベンダー型一式設計ソフトも準備段階です。
今後とも宜しくお願い致します。
お問合せは下記までお気軽に。
